プロダクト細部
起源の場所: 中国
ブランド名: Friendship Machinery
証明: CE, ISO
モデル番号: ZZ シリーズ
支払及び船積みの言葉
最小注文数量: 1 セット
パッケージの詳細: 標準パッケージ
受渡し時間: 頭金の後の 30 仕事日
サイジングの管の直径: |
32-76mm |
サイジングの管の厚さ: |
3-12.7mm |
絞る前の曲げ半径: |
1.5d |
圧縮の後の曲げ半径: |
0.6-1.2D |
サイジングの管の直径: |
32-76mm |
サイジングの管の厚さ: |
3-12.7mm |
絞る前の曲げ半径: |
1.5d |
圧縮の後の曲げ半径: |
0.6-1.2D |

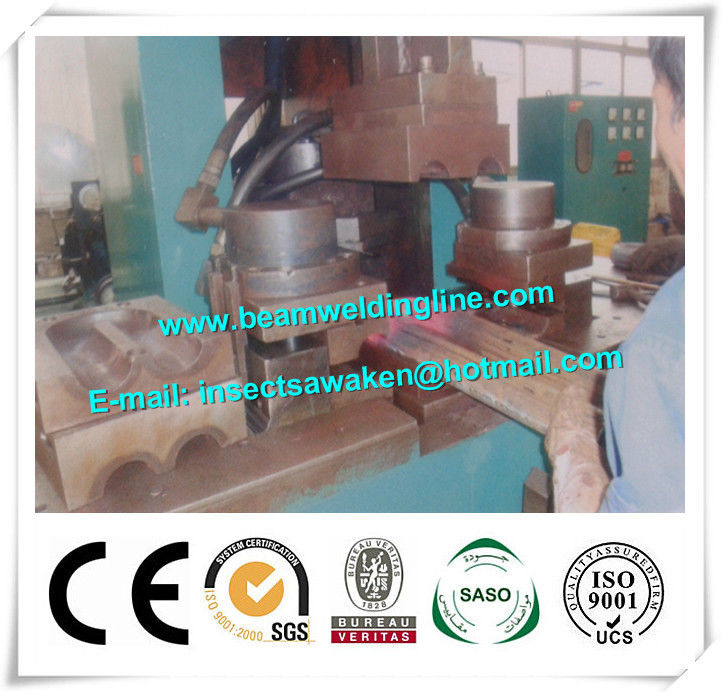

ボイラー管のための小さい管のサイジング機械膜のパネルの溶接機
1. モデル
●は C のタイプとしてこの装置単に設計され、油圧ドライブのための 9 本のオイル シリンダーがあります。
●同じレベルの小さい熱くする肘を絞り、目盛りを付けることを使用します。 Φ=76mm thickness=12.7mm R=1.5D の修飾された 180°elbow は R=0.6D へ圧搾そして技術的要求事項を達成できます。
2. 技術的詳細
●の管の直径: D=Φ32-Φ76mm
●の管の厚さ: 3-12.7mm
●絞る前の 180° 肘の曲げ半径: R=1.5D
●圧縮の後の 180° 肘の曲げ半径: R= （0.6-1.2 の） D
●なされるクランプの最高の開いた間隔: L=400mm
●の圧搾圧力: F= 45t
●の口径測定圧力: F=120t
●の油圧装置圧力: N=16Mpa
●ポンプ力: N=18.5kw
3. 構成して下さい
●の C タイプ フレーム（旋盤のベッド）に、9 オイル シリンダー、油圧伝達があります
●の口径測定シリンダー maximum180t
●の背圧シリンダー
●の左右の圧搾のメカニズム
スライドによって目盛りが付いている下モードのアップ/ダウン●
●は主に PLC 制御、同じパネルのヒート コントロール、簡単な操作、低い故障率を使用します。 間隔の圧縮をテストするのにセンサーを使用して下さい
4.供給される部品
|
いいえ。 |
名前 |
モデル |
Q'ty |
|
1 |
主要な機械 |
ZZSRJZJ |
1 |
|
2 |
誘導加熱 |
|
1 |
|
3 |
水冷システム |
|
1 |
|
4 |
油圧装置 |
|
1 |
|
5 |
型 |
顧客はサイズを提供します |
1 |
|
6 |
コントロール パネル |
|
1 |
|
7 |
操作テーブル |
|
1 |
