1600mmの軌道管の溶接機、サブマージ アーク溶接機械
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Friendship Machinery |
| 証明 | CE, ISO |
| モデル番号 | ZZ シリーズ |
| 最小注文数量 | 1 セット |
| パッケージの詳細 | 標準パッケージ |
| 受渡し時間 | 頭金の後の 30 仕事日 |
商品の詳細
| 溶接トーチ | 4 セット | 最高の管のパネルの幅 | 1600ミリメートル |
|---|---|---|---|
| 溶接方法 | のこぎり | 溶接工のブランド | U.S. リンカーン |
| 管径 | 22-89mm | 管の壁厚さ | 3〜16ミリメートル |
| ハイライト | 管のサイジング機械,鋼管の曲がる機械 |
||
製品の説明

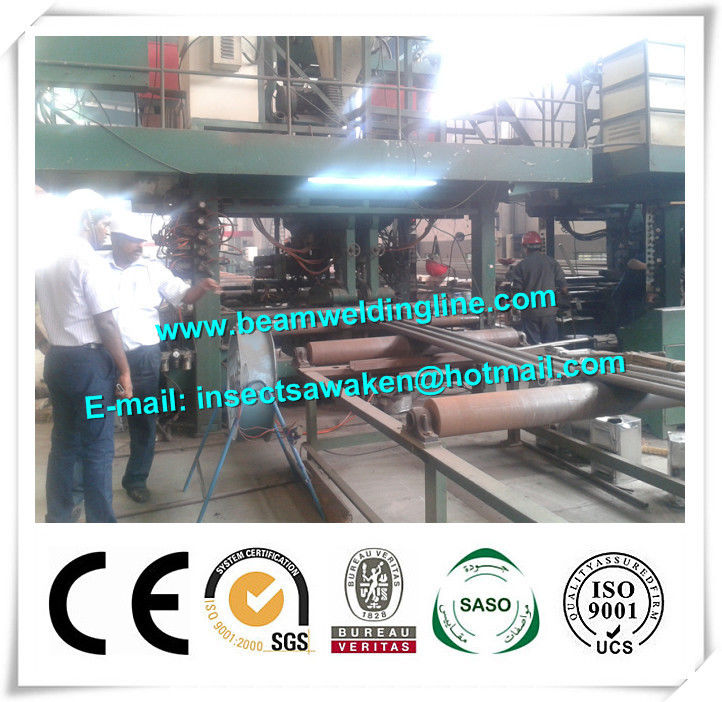

1600mm の膜のパネルの溶接機、サブマージ アーク溶接機械
1. 装置の構造
この装置がで構成される●は機械（2 組の溶接トーチ、ワイヤー掛かる供給、ワイヤー口径測定、変化リサイクル装置、等縦そして横に動く）トーチ 4 組の溶接の動力源、電気制御システム（制御箱、操作箱、等）を、移動のローラー、圧縮空気等見ました。
●ワイヤーの推薦される輸入された部品供給、トーチ、電気スイッチおよび他の部品。
一緒に溶接の過程において●は、4 組の独立した操作、調節可能なノブ（シリンダー可動装置、等を置く溶接のを含む規則）および調整されたデジタル ボタンがかかります。 表示および目盛板は 1 箱にあるべきです。 溶接プロセスは手動である場合もありましたりまたはプログラムしました。
2. 短い導入
4 を使用してサブマージ アーク溶接の源プロセスを既存の機械管およびフラット バーを単一また更に管のグループに溶接し、店の膜の溶接の能力を高めるために 1600*4 に一致させるようにセット。
外径●の管: φ22-φ89mm
●の管の壁厚さ: 3-16mm
●のフラット バーの幅: 12-150mm
●のフラット バーの厚さ: 3-16mm
管のパネルの●の長さ: 研修会のサイズに従って
管のパネルの●の最高の幅: 1600mm
管およびフラット バーの●材料: 炭素鋼か合金鋼鉄
3. 技術的な変数
ローラーの●の高さ: 865mm
●の溶接ワイヤの直径: φ1.6-φ2mm、
●の溶接ワイヤの送り速度: 1-20m/min
●の溶接ワイヤのスプール: 4pcs、150kg/pc
●の送り速度: 調節可能な 0.5-2.0m/min
●の圧縮空気: 5-6bar
●のトーチ: 右側におよび 2 つの溶接トーチは 800mm まで中心から左に残っている 2 つのグループ（4 セット）、2 つの溶接トーチ各グループ移ることができます各グループの 2 つのトーチの間隔は 30mm のトーチの角度であり管は 90° です
垂直のトーチの打撃が 100mm の余分微調整の打撃手での●は 40mm です。 それは管のパネルの別のサイズを溶接するために適しています
●の鋸の溶接の動力源:
-モデル: DC-600 （米国リンカーン）
-入力: 220V /380V/ 440V/30HZ/50HZ/60HZ
-出力: 600A/44V/100%、680A/44V/60%
-定格出力場合の入力通貨: 116A/67A/58A
-出力範囲: 70-850A、13-44V （一定した電圧）、90-850A、24-42V （一定した流れ）
-次元: 781*565*965mm
-純重量: 237Kg
-ワイヤー送り装置の頭部モデル: NA-3SF （米国リンカーン）
-ワイヤー送り速度: 0-20000mm/min
-溶接ワイヤの直径: φ2mm、φ1.6mm （任意）
●の変化回復システム:
-モデル: ZH-5
-モーター: 5.5KW
-予熱: 2KW
-変化収蔵可能量: 260 リットル
-暖房温度: 0℃-200℃
●の制御システム:
-タッチ画面、PLC の AD/DA 交換モジュール、AC サーボ・システムを含んで…
-隔離変圧器: 380V/220V
4. 他の条件
●の供給の構造: 送り速度は溶接の速度、それと同期です調節可能な 0.5-2.0m/min です。 軸線は空気の締め金で止める装置が付いている上の指定の管に合われたいろいろなローラーである場合もあります。
メカニズムを締め金で止める● 2 の組の側面: 側面への中心によって動きは手動でかとのどれの約 0-800mm、同じ動きと空気装置、上の指定の管の過電圧のローラーに合わせられるピンが付いている去りましたり/右のローラーの座席 .the 後部車輪側面の締め金で止めるローラーの後部側面のくねり、微調整、シリンダーが付いている側面の締め金で止めるローラーの動きにです目盛りを付けることができます。
●の工作物はコーナーにある場合もあります。
●の変化リサイクル装置: 各グループのトーチは変化リサイクル装置、の変化粉のホッパーが溶接用フラックスの管にべきでリサイクルしますように溶接の後で溶接されるべき部品に運ばれる乾燥の変化、吸入装備されている。 粉の吸引機械の吸引は変化管正常な溶接を保障する十分な容量を持つべきです十分なべきです。 加熱装置およびユニフォームの暖房、温度調整自動的に伴われるべきであるかどれが暖房温度は 0-200 ℃の間にあります。
●は施設をワイヤー助けました: 補助ワイヤー送り速度は送り速度よりすばらしい 3 時です。
●の溶接の速度: 溶接の溶接の速度そして溶接は設備修正射距離 0-2.0m/min、速度計が付いている各溶接機またはデジタル表示装置のどちらである場合もあります。
5.装置モデル
|
いいえ。 |
名前 |
量 |
注目 |
|
1 |
フラット バーの最下の持ち上がる車輪 |
4 セット |
/ |
|
2 |
フラット バーの上部の押す車輪 |
2 セット |
/ |
|
3 |
フラット バーの最下の持ち上がる車輪のパッド |
4 セット |
/ |
6.供給の規模
|
いいえ。 |
装置 |
モデル |
ブランド |
量 |
|
1 |
主要な機械 |
PPH-1600*4 |
FSM |
1 セット |
|
2 |
溶接力 |
DC-600 |
米国リンカーン |
4 セット |
|
3 |
変化回復システム |
ZH-5 |
Wujiang |
1 セット |
|
4 |
ワイヤー供給のコントローラー |
NA-3SF |
米国リンカーン |
4 セット |
|
5 |
トーチ |
600A |
中国 |
4 セット |
|
6 |
梯子および付属品 |
|
FSM |
1 セット |
|
7 |
つくこと |
40W |
フィリップ |
5 セット |
7.予備品および用具
|
いいえ。 |
名前 |
指定 |
量 |
|
1 |
ワイヤー供給の棚 |
φ2.0mm かφ1.6mm |
1 セット |
|
2 |
接触の先端 |
M6/φ2.0mm か M6/φ1.6mm |
20 PC |
|
3 |
給油者 |
|
1 PC |
|
4 |
スパナー |
9 PC |
1 セット |
|
5 |
猿のスパナー |
8" |
1 |
|
6 |
斜めの切断のニッパー |
6" |
1 |
|
7 |
スクリュードライバー |
4" -形 |
1 |
|
8 |
スクリュードライバー |
4" + 形 |
1 |
|
9 |
定規 |
150mm |
1 |
|
10 |
プラスチック道具箱 |
200*200*400mm |
1 |
|
膜の壁パネルの溶接機のための入出力コンベヤー
それを直接購入しか、または私達のデッサンに従って作り出すことができます。
溶接プロセスを見たいと思ったら Youtube の Luk Mankai を捜して下さい。 |
 |
|
管およびパネルの入力域
外径●の管: φ22-φ89mm ●の管の壁厚さ: 3-16mm ●のフラット バーの幅: 12-150mm ●のフラット バーの厚さ: 3-16mm ●の溶接トーチ: 4 単位（鋸） 管のパネルの●の最高の幅: 1600mm |
