プロダクト細部
起源の場所: 中国
ブランド名: Friendship Machinery
証明: CE, ISO
モデル番号: QC11Y
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 標準的な輸出梱包
受渡し時間: 30営業日
供給の能力: 毎月10セット
モデル: |

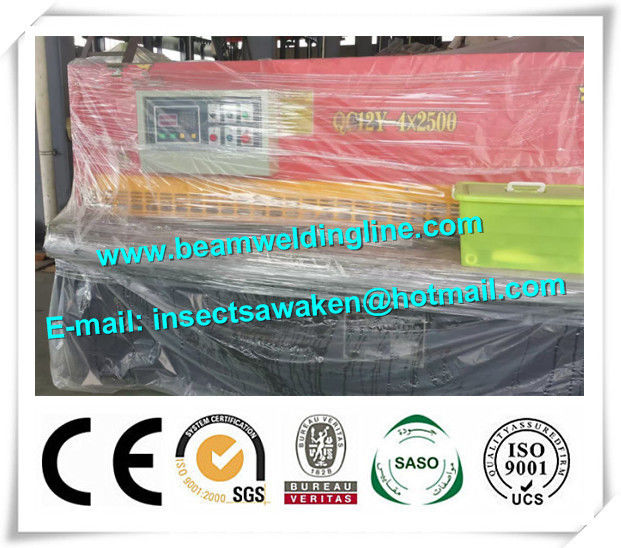

QC11Y 4*2500 |
タイプを制御して下さい: |
NC |
運転された方法: |
油圧 |
コントローラ: |
E21S |
最高のせん断の厚さ: |
4 mm |
最高のせん断の幅: |
2500mm |
モデル: |
QC11Y 4*2500 |
タイプを制御して下さい: |
NC |
運転された方法: |
油圧 |
コントローラ: |
E21S |
最高のせん断の厚さ: |
4 mm |
最高のせん断の幅: |
2500mm |
1. 技術的な変数
| モデル | 単位 | QC12Y-4*2500 | |
| コントローラー | / | E21S | |
| 最高のせん断の厚さ | mm | 4 | |
| 最高のせん断の幅 | mm | 2500 | |
| せん断された鋼板の強さ | N/mm2 | 450 | |
| せん断の角度 | ° | 1.5 | |
| 打撃の時 | per/mm | 22 | |
| 刃の長さ | mm | 2600 | |
| 縦のコラム間の間隔 | mm | 2700 | |
| 背部ゲージの範囲 | mm | 20~600 | |
| ワーク テーブルの高さ | mm | 738 | |
| 主要なモーター力 | kW | 4 | |
| 軸プランジャー ポンプ | モデル | / | 10MCY14-1B |
| 流れ | ml/r |
10 。 |
|
| 圧力 | Mpa | 31.5 | |
| 電気システム | V/Hz | 3P、380V、50HZ | |
| 純重量 | kg | 3000 | |
| 全体寸法 | mm | 3200*1450*1500 | |
2. 装置構造および特性
●の刃の部品:最先端のギャップの調節可能な価値を表示する表示器によって調節は簡単速くであり、;論理的な表示せん断数。
●の仕事台の部品:ワークスペースは塀のタイプ安全防御装置を取付けます。
●の前部ブラケットおよび背部ゲージ:仕事台に置かれる前部ブラケットはスタッフのゲージによって必須の標準的な価値に達するために価値を、調節します活動的な停止犬を、薄い版を切るために割り当てましたです容易時使用前部ブラケット示します;調節するために上りの刃のアダプターに、および上りの刃のアダプターによってそれは球ねじによって運転されたモーター、伝達および速度の後でギヤによってまっすぐなguiderによってできていた持ち上がる振動動き取付けられている背部ゲージ正確に測り、手動測微法できます。
●の油圧装置:それは制御弁のグループ、油ポンプ、シリンダー、帰りシリンダー、鍛造シリンダー、アセンブリ油圧回路で等構成しました。利点のトータル システムは低雑音適度な構造として好みましたり速く、およびよい安全性能稼動します。
●の電気システム:それは制御電気箱で、内部等接続しますライン、コントロール パネル、主要なおよび副モーター、フィートのペダルを構成しました。利点とのそれは高い安全率として、全面的な性能高いです好みます。
●の電気コントローラー システム:E21Sの数値制御
● FOB価格:USD6000
