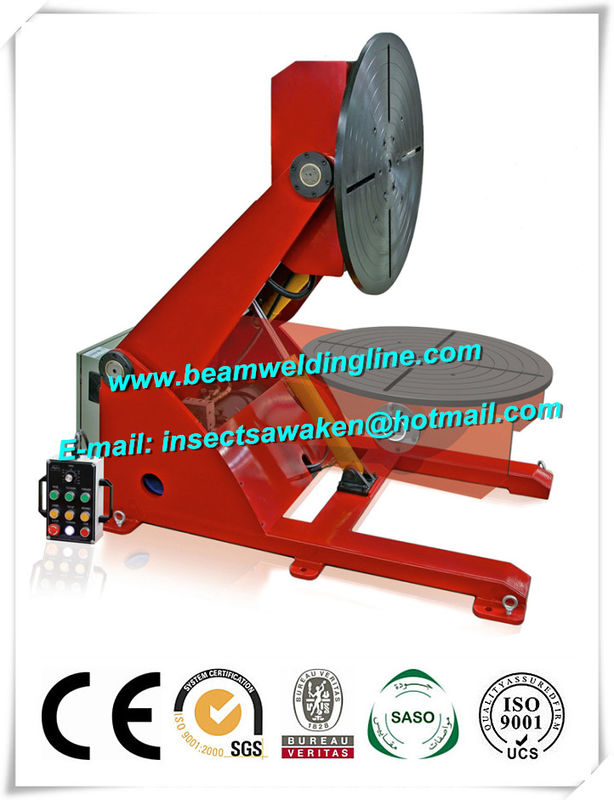

電子回転管の溶接ポジシァヨナー、油圧持ち上がる傾くポジシァヨナー
ハイライト | 溶接 + マニピュレーター,溶接 + ポジショナ |
---|
電子回転管の溶接ポジシァヨナー、油圧持ち上がる傾くポジシァヨナー
1. 簡単な導入
友情の機械類の溶接のポジシァヨナー WP シリーズは仕事の部分を正しい「溶接のための hand の位置に処理するか、またはアセンブリおよび製造の条件のために正確に置くのにテーブルの傾き、高さおよび回転の使用によって柔軟性を置く最高を与えるように設計されています。 テーブルはアンカー・ボルトのための 4 つの放射状スロットおよび表面のテーブル、一組の中枢的な印との操作の間の滑らかな、一定した回転を与えるためにテーブルの下に取付けられる先を細くされた軸受け機械で造られます。
動力を与えられる AC インバーター システムによって制御される AC モーターによって運転されて。 造られる 6 メートルの制御ケーブルが付いている低電圧の押しボタンそして電位差計が付いている標準的な制御ペンダントによって可変速制御。 傾きの動きは電気で減力剤の変速機を通って動的にブレーキがかかることの 1.5KW AC モーターによって運転されて動力を与えられます。 溶接の動力源によい埋まっていることを保障するために 800amps 回転式クランプによって造られる。
2. 技術的な変数
●モデル: FSM-WP-3
●のテーブルの直径 1000mm
●の最高のテーブルの高さ: 1660mm
●の最低のテーブルの高さ: 1020mm
●の吊り下げ式制御: 24VAC 回路、6m ケーブルが付いている押しボタン
●の入力電圧: 命令する場合の 380-415V/3phase/50-60Hz (電圧条件を指定して下さい)
●の回転容量: 300mm の重心の 3 トン
●の回転速度: 0.06-0.6 rpm
容量を傾ける●: 300mm の奇人のローディングの 3tons
●の傾きの範囲: 0 から 135 度
●の傾きの速度: 50 秒の 135 度
●の回転ドライブ モーター: 1.5KW
●の回転ドライブ制御: 1.5KW AC インバーター
●の傾きドライブ モーター: 1.5KW モーター C/W ブレーキ
●の見積もりの重量: 1200kg
