DXシリーズHビーム端の表面フライス盤/表面のフライス盤1200X1500 Mm

DXシリーズHビーム端の表面フライス盤/表面のフライス盤1200*1500mm

1. 構造の主義

        モデルDX1215端の表面フライス盤はテーブル、水平送りのメカニズム、高低照準機、電気制御システム等を上げる本体、滑走テーブル、立場のコラムで構成されます。
油圧ワーク テーブルは2つのワーク テーブル、2位置の座席、2で押す座席および1つの油圧場所構成されます。

        本体は溶接の構造、アニーリングの処置です。それに高輝度、小さい変形の特徴があります。本体の柵、1は大きい容量がある、1は高精度があるVタイプの柵です長方形の柵であり。slipwayはよい耐久性がある鋳造鋼鉄批評です。slipwayの柵および本体の柵に粉砕の後でよい協同の精密があります。

2. 技術的なデータ

●の働くサイズ:1200*1500mm
●の製粉のヘッド主要な軸線の回転速度:80-400r/min
●は主要なシャフトの長さを広げます:80mm
●のカッターの直径:φ125mm
●製粉モーター力:5.5kw
●の横の送り速度:54.8-548mm/min
●の横の速リターン速度:822mm/min
●の横のフィード モーター力:3kw/4kw （二重速度）
●の縦の送り速度:53-530mm/min
●の速持ち上がる速度:530mm/min
●の縦のフィード モーター力:1.5kw

3. 性能

●は大困難、高度のコラム、仕事台、ベッド、機械供給の単位、電気制御システム、柵監視単位および製粉用具から機械主に成っています。
ベッドが構造を、溶接の後で、それ溶接しているアニールされる●に軽量、高輝度、少し変形、適度な構造およびよい技術があります
●の大困難はTX-32Aのタイプ、の適度な構造、信頼できる性能、広範な速度範囲、よい剛性率、低雑音、高性能および便利な操作です
●の仕事台は、柵に関して構成する形にベッドが付いている滑カップルに1つです長方形セクション、大きい積載量の別のVセクション、造られ、よい潤滑の状態の高い指導の精密は、またで機械輸送システムおよび電気制御システムによって、仕事台と先を細くすること鉛ねじナットを通した機械輸送システム、動き早くのためのの、仕事のためにおよび早く退去と、大困難取付けられています仕事台の運転されるの下で工作物を製粉し、再調節し、そして上がる仕事台、仕事台の周期実現され、手で制御することができます運転されます
単位を守る●の柵は収縮の構造穴をカバーするためによい密封、よい放射および長い生命のそれを、そこにです柵の潤滑そして清浄が観察することができる固定守フードのふし穴、オイル柵に応用である場合もありますミニ カバー版使用されます過します
●の機械輸送システム:
a.の横の方向:あちらこちらに仕事台の動きは供給箱のシャフトによって、縦先を細くすること鉛ねじカップルおよびブラケットを通して達成されます
b.の方向:キャリッジは先を細くすること鉛ねじ伝達カップルを通したギヤ ボックスのシャフトによって、上がります
●はこの機械で使用される大困難標準的な表面の大困難、ヘッド材料がハード合金の刃への変更の場合もある大困難です
工作物、2セットの工作物のclamper （油圧仕事台）が付いているこの機械を締め金で止め、置く●

4. 供給の範囲および部品

●の高度のコラム:セット1 （を含むTX32大困難、伝送ユニットを上げるコラム、均衡を上げるキャリッジを上げます）
●の旋盤のベッド アセンブリ:セット1 （を含むスライド テーブル、機械ベッド、フィード モーターの減力剤、供給鉛ねじ）
●の電気システム:セット1 （を含む制御箱、パネル、A.C.インバーター等を作動させます）
●の製粉の大困難:セット1 （を含むφ125標準的な表面の大困難、刃）
機械が付いている●の付属品:1set （を含む大困難の引き棒、カッターの適切な用具、製粉交換ギヤ）
●の工作物のclamper:2セット（を含むオイル シリンダー、仕事台の棚、オイル シリンダー基盤）
●の油圧ポンプの場所:1セット
機械が付いている●の予備品:1set （ヒューズを含む2部分、ボタン2部分の）

5. 技術的な文書

●の操作解説書（電気主義のデッサン、油圧主義のデッサンおよび基礎図等）
●のパッキング リスト
●の製粉のヘッド操作上マニュアル
●の油圧場所の操作解説書

6. バイヤーが準備する部品

●の基礎（図表のペーパーは販売人によって提供されます）
●の基礎ボルトおよび拡張ボルト

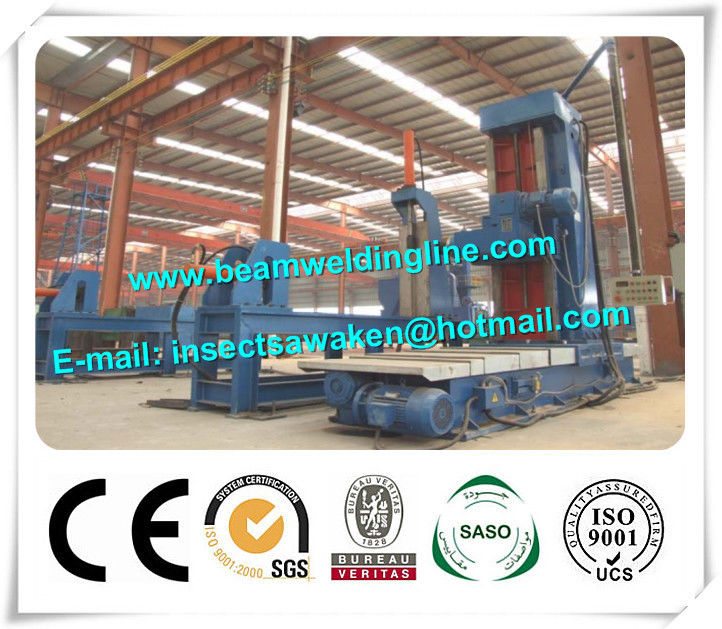

Hのビーム端の表面フライス盤-構造の提示
