ガントリー H のビーム生産ラインのためのサブマージ アーク溶接装置

ガントリー H のビーム生産ラインのためのサブマージ アーク溶接装置

1. 技術的な変数

翼板の●の高さ: 200-800 の mm
翼板の●の厚さ: 6-40 の mm
前の●の高さ: 200-1500 の mm
前の●の厚さ: 6-32 の mm
使用可能な仕事の部分の●の長さ: 4000-15000 の mm
●の溶接の速度: 240-1500 mm/min
●は溶接の腕のあちらこちらにかき立てます: 800mm
●の溶接姿勢: 下向き姿勢の肉付けの溶接
使用可能な溶接ワイヤの●のサイズ: 3.2-5 mm
●の変化回復容量: 100 つの kg * 2

2. 性能

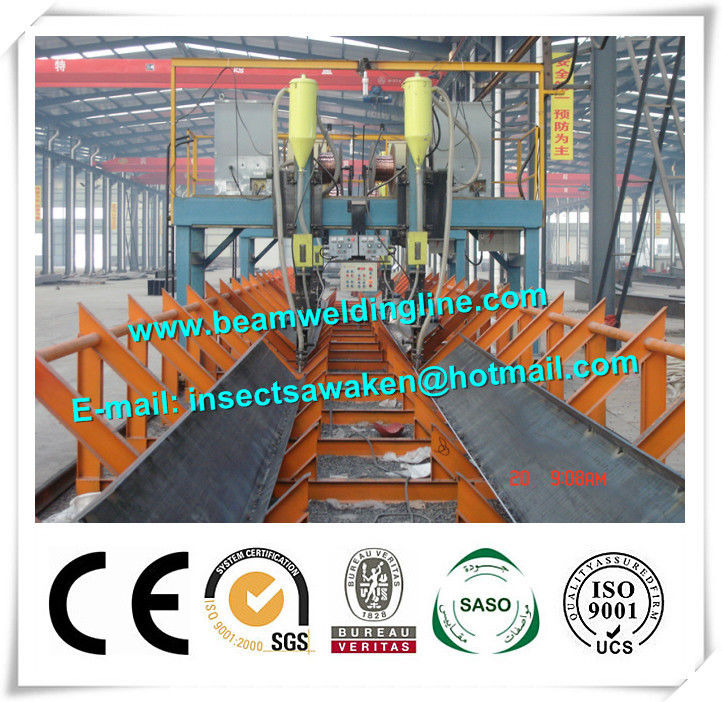

        MZG1000*2 ガントリー溶接機は H のビームの溶接のために特に設計されています。 それは溶接制御およびトロリー制御の組合せを実現し、容易に作動することができます。 、安定した速度は交流コンバーターによって運転されて、直線性のデジタル表示装置、溶接で目標とする溶接トーチが正確に継ぎ合わせることを保証するためにタイプ トレーシングを浮かべるよい信頼性促進します。 サブマージ アーク溶接のための電力線は門脈フレームで応答を早め、圧力を減らし、溶接電流を安定させるために制御ケーブルおよび溶接ケーブルの長さをできる限り短くするために動くことができます。

3.Compose 部品

●郵便フレーム: ガントリー、旅行単位、キャリッジ ワイヤー供給の管および付属品等。
●の溶接の腕およびキャリッジ: 単位の腕旅行単位、キャリッジおよび付属品を上げる 2 組の溶接の腕
●の変化回復システム: バレルの変化ホッパー変化回復を分ける 100kg 変化回復単位の変化は管を運び。
●の溶接システム: 2 組の MZG1000 溶接機。
●の溶接の管理委員会および溶接銃。
●の予備品: 5A ヒューズの 3 部分、bottoms*2 の 10A ヒューズの 2 部分、ワイヤー ガイドの 8 部分。

4. 技術的なファイル

マニュアルを使用して● （電気設計図を含んで下さい）。
●の船積みのリスト。
機械の●の証明。
機械の●のデッサン。
マニュアルを使用してマニュアル、手動の、サブマージ アーク溶接を使用してインバーターを使用して油圧●。

1500mm h のビームのために適しているガントリー溶接機の主要なフレームワーク、私達はまた 1800mm か 2000mm H のビームのために設計できます   私達は 2 セットを選びます  Zhengzhong MZ1000 シリーズ水中に沈められたアークの溶接工、リンカーンの溶接工はあなたのための選択です
