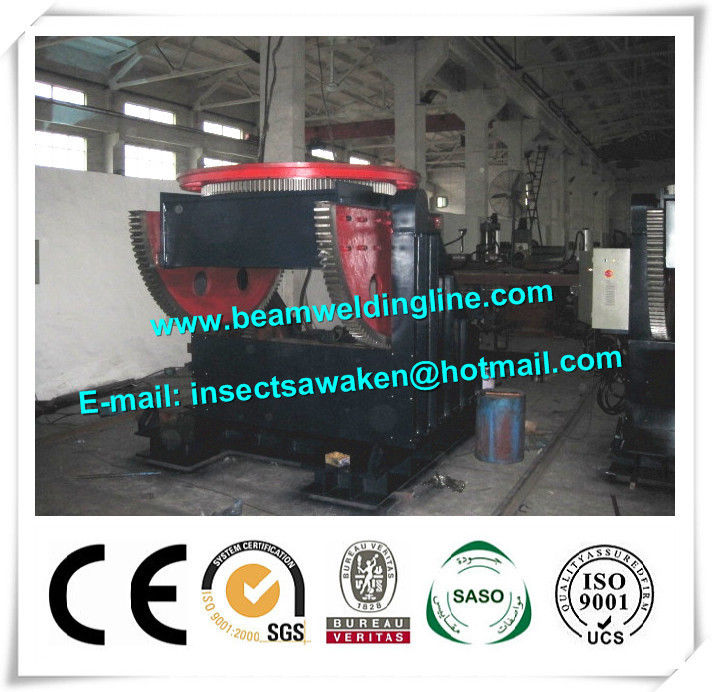

回転式溶接のテーブルの上の溶接のポジシァヨナーの可変的な周波数制御の速度
ハイライト | 溶接 + マニピュレーター,溶接 + ポジショナ |
---|
回転式溶接のテーブルの上の溶接のポジシァヨナーの可変的な周波数制御の速度
1. Genaral の記述
●は仕事台(90-120° で) (360° で)回りまたは傾けることができま最もよい位置で溶接されるように仕事の部分がします。
●のどの顧客がから傾くことによる回るモーター主導の速度の規則による可変的な周波数制御(VFD)の速度運転の必要性と一直線に選ぶことができるか。
電気キャビネットで構成される●の電気制御システムおよび手動制御は作動することを容易にすることにパネルをはめます。
増加を積載量助け、回転を滑らかにする回転軸受けが装備されている●。
●の仕事台は 6 つの M スロット、仕事の部分を締め金で止め、置くのに使用される 30T ボルト溝と製造されます。
●は仕事台の表面に中心で仕事の部分を置くのを助けるように複数の同心の溝処理されます。
●はアニーリングの処置のために全棚長い時間の使用を変形させません。
2. 技術的な変数
モデル |
負荷 容量 |
回転速度 |
速度を傾けること |
傾く角度 |
テーブルの直径 |
回転力 |
力を傾けること |
速度は方法を調節します |
最高の重力 |
WP-01 |
100kg |
0.4-4rmp |
2rmp |
0-90 |
Φ400mm |
0.18kw |
0.18kw |
可変的 頻度ドライブ (VFD) |
200mm |
WP-03 |
300kg |
0.1-1rmp |
1rmp |
0-90 |
Φ600mm |
0.37kw |
0.37kw |
200mm |
|
WP-06 |
600kg |
0.09-0.9rmp |
0.42rmp |
0-90 |
Φ1000mm |
0.75kw |
0.75kw |
200mm |
|
WP-12 |
1200kg |
0.05-0.5rmp |
0.4rmp |
0-120 |
Φ1200mm |
1.1kw |
1.1kw |
250mm |
|
WP-30 |
3000kg |
0.05-0.5rmp |
0.23rmp |
0-120 |
Φ1400mm |
1.1kw |
2.2kw |
300mm |
|
WP-50 |
5000kg |
0.05-0.5rmp |
0.2rmp |
0-120 |
Φ1500mm |
1.5kw |
3kw |
300mm |
|
WP-100 |
10000kg |
0.05-0.5rmp |
0.2rmp |
0-120 |
Φ2000mm |
3kw |
4kw |
400mm |
|
WP-150 |
15000kg |
0.04-0.4rmp |
0.15rmp |
0-120 |
Φ2200mm |
4kw |
7.5kw |
500mm |
|
WP-200 |
20000kg |
0.04-0.4rmp |
0.15rmp |
0-90 |
Φ2500mm |
5.5kw |
11kw |
600mm |
|
WP-300 |
30000kg |
0.03-0.3rmp |
0.15rmp |
0-90 |
Φ3000mm |
5.5kw |
15kw |
650mm |
|
WP-500 |
50000kg |
0.02-0.2rmp |
0.06rmp |
0-90 |
Φ4000mm |
11kw |
18.5kw |
800mm |
制御箱を示す構造
