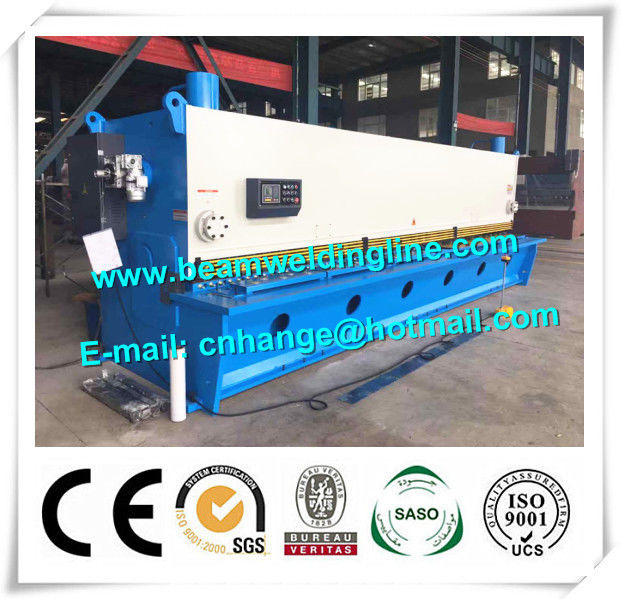

版の切断のためにせん断する金属板油圧ギロチンのせん断機械QC11Y

起源の場所 中国
ブランド名 FRIENDSHIP MACHIENRY
証明 CE, ISO
モデル番号 QC11Y
最小注文数量 1
パッケージの詳細 標準的な輸出梱包
受渡し時間 30 ~ 40 日
供給の能力 毎月10セット
商品の詳細
モデル QC11Y 方法を制御して下さい NC
システム E21ブランド フィート スイッチ 含んで下さい
主要なモーター シーメンス せん断の厚さ 19 mm
ハイライト

油圧ギロチンのせん断機械

,

CNC の油圧せん断機械

メッセージ
製品の説明



技術的な変数

モデル 単位 QC11Y-16×9000
最高のせん断の厚さ mm 16
最高のせん断の幅 mm 9000
せん断された鋼板の強さ N/mm2 450
せん断の角度 ° 0.5-2.5
打撃 -1 5-15
刃の長さ mm 9100
直立物間の間隔 mm 9230
背部ゲージの範囲 mm 20-1000
主要なモーター力 KW 55
歯車ポンプ モデル / CP2-125-P-10R
流れ ml/r 125
圧力 Mpa 31.5
純重量 kg 57000
次元 mm 10100*3000*3800



装置構造および特性

● 4mmから16mmまで厚さの範囲が付いている穏やかな炭素鋼シートを、および幅9000mm以下切るのに、使用されるこの装置本管時鋼鉄強さ450N/mm2より多く。従って450N/mm2よりもっと装置を高力の版シートを切ればのに使用したいと思いなさい、切口の厚さは常態より薄いです。

●はガイド間の解放の整理への3つのポイント ロール ガイドを、より高く切口の質採用します。

●の背部ゲージによって使用される知性の表示取付け、自動計算のせん断数、背部ゲージの缶

顧客の条件によって調節可能。



版の切断のためにせん断する金属板油圧ギロチンのせん断機械QC11Y 0



版の切断のためにせん断する金属板油圧ギロチンのせん断機械QC11Y 1

E21 NCシステム
